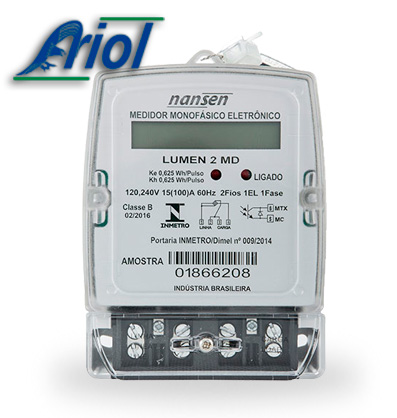

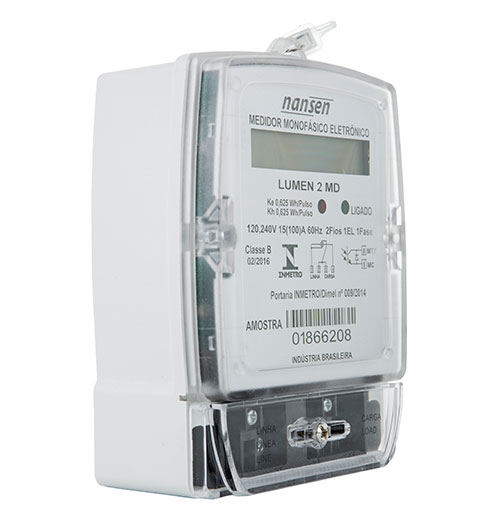

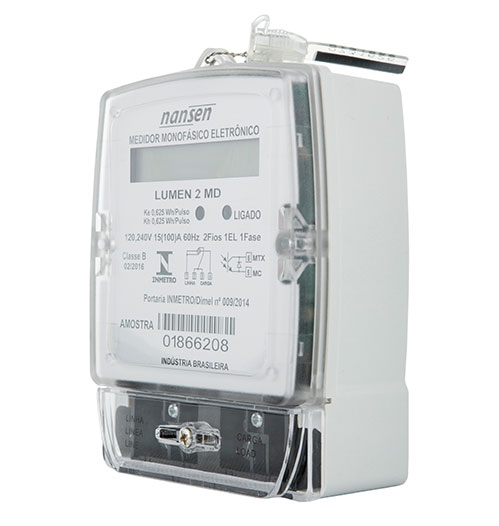

LUMEN 2MD

LUMEN 2MD, 220,230,240V- 10(100)A-15(100)A, 2 hilos, 3 hilos

La plataforma LUMEN 2 consiste en medidores de alta performance desarrollados por Nansen para facturación de energía activa en consumidores residenciales (Grupo B)

Ver otros productos

El Lumen 2 es una evolución de los medidores LUMEN, ya conocidos por el mercado debido a su excelente desempeño en campo.

Confiabilidad
Desarrollado con materiales de excelente calidad, avanzada tecnología y con cuidados de ESD (Descarga Electrostática), los medidores LUMEN 2 poseen elevado desempeño y confiabilidad que proporcionan estabilidad, potencia y durabilidad.

Componentes electrónicos críticos como el display de cristal líquido (LCD) soportan variaciones de temperatura (85°C) y humedad (87%UR) de acuerdo con las buenas prácticas y la norma de la ABNT NBR16078.

La Nansen ejecuta ensayos periódicos de envejecimiento a fin de checar constantemente la calidad de sus productos y garantizar la vida útil de 15 años.

Transporte e Instalação
Los medidores LUMEN 2 Tienen un diseño que permite, de forma simple, el manejo, transporte e instalación en los consumidores finales.

Posee peso y dimensiones reducidas, clase B (1%), bajo consumo del circuito de potencial y corriente.

DATOS TÉCNICOS

Modelo

LUMEN 2 MD – mostrador LCD

Los medidores cumplen con los requisitos de las principales normas nacionales e internacionales:

- INMETRO Decreto RTM 431/2007
- ABNT NBR14519, NBR14520, NBR16078, NBR 14521 y ANSI ASTM B-117 (salt spray)
- IEC62052-11, IEC62053-21 y IEC62053-61

Competitividad y Alto Desempeño

Diseño mecánico utiliza materiales como el policarbonato que proporciona alta performance en condiciones de elevada temperatura y humedad.

Tipo de Medición y Registro

Los medidores LUMEN poseen medición bidireccional con el tipo de registro indicado a continuación.

- Registro Unidireccional

LED indicadores

- Indicación de funcionamiento (estándar)
- Indicación de energía reversa (opcional)
- Impulso de Energía Activa

Dispositivo AntiFraude

- Solidarización por ultrasonido - LED de indicación de energía reversa

Conectividades
Opción Descripción
1 Salida de impulso (KY) – LUMEN 2 MC
2 Interfaz de comunicación protocolo PIMA (ref. COPEL) – LUMEN 2 MD



Características Técnicas
Tensión Tensión nominal (VN): 120V/240V o 120V o 240V
Rango de operación: 96V a 276V (tensión fase-neutro) - Fuente capacitiva
Corriente Corriente nominal (IN): 15A
Corriente máxima (IMAX): 100A
Frecuencia 50 o 60Hz
Precisión Clase B (1%)
Constantes Ke = Kh = 0,625 Wh/impulso (1600 imp/kWh)
Tipo de Conexión 1 elemento
Rango de temperatura -10°C a 70°C
Consumo Circuito de Potencial 120V / 240V < 2W y < 15VA 120V < 2W y < 10VA
Consumo Circuito de Corriente < 0,1 VA
Tipo de Registro Unidireccional
Tipo de Conexión ANSI forma 1A simétrica
Mostrador Ciclométrico
  • Dígito: 5mm de altura x 3mm de ancho
  • 5 dígitos enteros (estándar)
  • 5 dígitos enteros + 1 decimal
Mostrador LCD
  • Dígito: 9mm de altura x 3,5mm de ancho
  • 5 dígitos enteros (estándar– INMETRO)
  • 5 dígitos enteros + 1 decimal (opcional – solamente exportación)
  • 5 dígitos enteros + 2 decimales (opcional – solamente exportación)
  • 6 digitos enteros (opcional - solamente exportación)
  • Magnitudes: Energia activa total, test de los segmentos del display, número de impulso (al energizar) y versión de firmware (al energizar)



Características Mecánicas
Material Tapa principal: policarbonato transparente
Tapa del bloque: policarbonato transparente (corta)
Base: policarbonato opaco
Bloque: policarbonato + fibra de vidrio
Terminales de tensión y corriente Conector de latón niquelado
Peso 395g
Dimensiones 131 x 98 x 51 mm
