Standard: ASTM B230,B231,B232, B399,B498,ICEA S-76-474
Capacity: 5000km/week
Delivery Length: accord with the request
Min.Order Qty: 1km
Aplicación

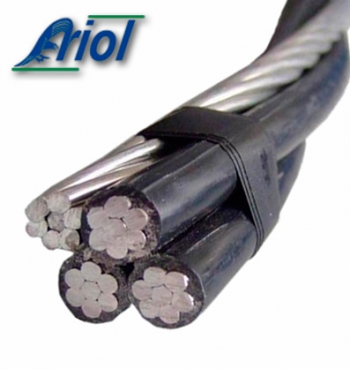

Los cables cuádruplex son adecuados para ser utilizados como cables de derivación desde un transformador montado en polo, hasta la entrada de servicio de una estructura o como distribución secundaria entre polos. Los cables deben estar limitados a voltajes de 600 voltios o menos (fase a fase), con temperaturas del conductor no superiores a 75 ° C para conductores de aislamiento de polietileno o 90 ° C para conductores aislados de polietileno reticulado (XLPE).
Construcción
Los conductores de fase son prensados de forma concéntrica 1350-H19 de aluminio comprimido y polietileno aislado o polietileno reticulado (XLPE), Los mensajeros neutros son de cadena concéntrica AAC, ACSR o 6201.Los conductores están fabricados con crestas para identificación de fase (un conductor con una cresta, un conductor con dos crestas, un conductor llano).
Especificación
ASTM B230, B231, B232, B399, B498, ICEA S-76-474 Estándar
Code Name |
Phase Conductor |
Bare Neutral |
Approx.Weight |
||||
Size |
Stranding |
Insulation |
Size |
Stranding |
XLPE |
PE |
|
AWG |
- |
mil |
AWG |
- |
lbs/1000ft |
||
6201 Alloy Neutral Messenger |
|||||||
Bay | 6 | Solid | 45 | 6 | 7 | 145 | 140 |
French Coach | 6 | 7/w | 45 | 6 | 7 | 155 | 144.3 |
German Coach | 4 | Solid | 45 | 4 | 7 | 214 | 208.3 |
Arabian | 4 | 7/w | 45 | 4 | 7 | 229 | 214.4 |
Belgian | 2 | 7/w | 45 | 2 | 7 | 344 | 323.1 |
Shetland | 1/0 | 19/w | 60 | 1/0 | 7 | 546 | 521.1 |
Thoroughbred | 2/0 | 19/w | 60 | 2/0 | 7 | 670 | 641.5 |
Trotter | 3/0 | 19/w | 60 | 3/0 | 7 | 825 | 791.8 |
Walking | 4/0 | 19/w | 60 | 4/0 | 7 | 1019 | 979.7 |
ACSR Neutral Messenger | |||||||
Morochuca | 6 | Solid | 45 | 6 | 6/1 | 152 | 147.4 |
Chola | 6 | 7/w | 45 | 6 | 6/1 | 162 | 151.7 |
Morgan | 4 | Solid | 45 | 4 | 6/1 | 226 | 220 |
Hackney | 4 | 7/w | 45 | 4 | 6/1 | 241 | 226.1 |
Palomino | 2 | 7/w | 45 | 2 | 6/1 | 362 | 342.6 |
Costena | 1/0 | 19/w | 60 | 1/0 | 6/1 | 575 | 550.6 |
--
Code Name |
Phase Conductor |
Bare Neutral |
Approx.Weight |
||||
Size |
Stranding |
Insulation |
Size |
Stranding |
XLPE |
PE |
|
AWG |
- |
mil |
AWG |
- |
lbs/1000ft |
||
AAC Neutral Messenger |
|||||||
Clydesdale | 4 | Solid | 45 | 4 | 7 | 208 | 201.8 |
Pinto | 4 | 7/w | 45 | 4 | 7 | 223 | 207.9 |
Mustang | 2 | 7/w | 45 | 2 | 7 | 333 | 312.6 |
Criollo | 1/0 | 19/w | 60 | 1/0 | 7 | 529 | 504.5 |
Percheron | 2/0 | 19/w | 60 | 2/0 | 7 | 649 | 620.5 |
Hanoverian | 3/0 | 19/w | 60 | 3/0 | 19 | 799 | 765.6 |
Oldenburg | 4/0 | 19/w | 60 | 4/0 | 19 | 986 | 946.7 |
Lippizaner | 336.4 | 19/w | 60 | 336.4 | 19 | 1546 | 1519.2 |
ACSR Neutral Messenger | |||||||
Grullo | 2/0 | 19/w | 60 | 2/0 | 6/1 | 707 | 678.7 |
Suffolk | 3/0 | 19/w | 60 | 3/0 | 6/1 | 872 | 838.9 |
Appaloosa | 4/0 | 19/w | 60 | 4/0 | 6/1 | 1079 | 1039.2 |
Bronco | 336.4 | 19/w | 60 | 336.4 | 18/1 | 1613 | 1568.2 |
Gelding | 336.4 | 19/w | 60 | 4/0 | 6/1 | 1548 | 1494.3 |

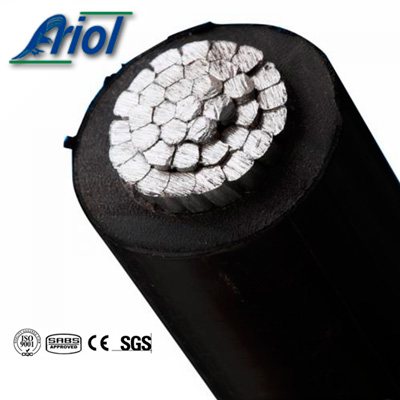

Cable Línea Cubierto con la Norma ASTM Longitud de entrega: de acuerdo con la solicitud Estándar: ASTM B230,B231,B232 and B399 Capacidad: 10000km/week Min.Order Cantidad: 1 kilometro |
|

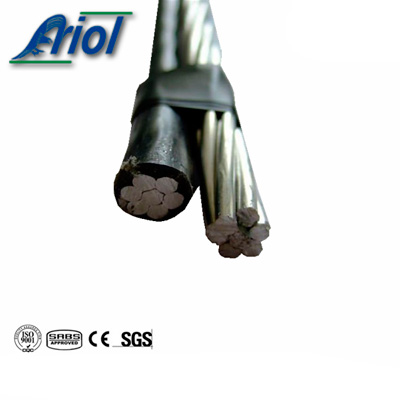

Duplex Wire Service Gota Longitud de entrega: de acuerdo con la solicitud Estándar: ASTM B230,B231,B232, B399,B498,ICEA S-76-474 Capacidad: 5000km/week Min.Order Cantidad: 1 kilometro |
|

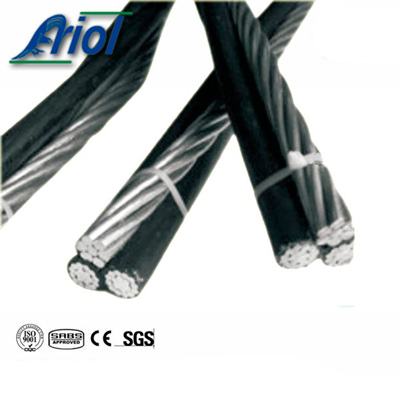

Triplex Wire Service Gota Longitud de entrega: de acuerdo con la solicitud Estándar: ASTM B230,B231,B232, B399,B498,ICEA S-76-474 Capacidad: 5000km/week Min.Order Cantidad: 1 kilometro |
|

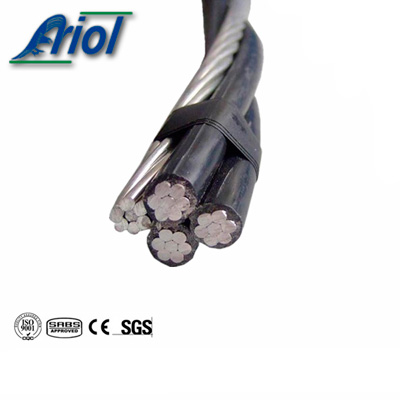

Quadruplex Wire Service Gota Longitud de entrega: accde acuerdo con la solicitud Estándar: ASTM B230,B231,B232, B399,B498,ICEA S-76-474 Capacidad: 5000km/week Min.Order Cantidad: 1 kilometro |
|

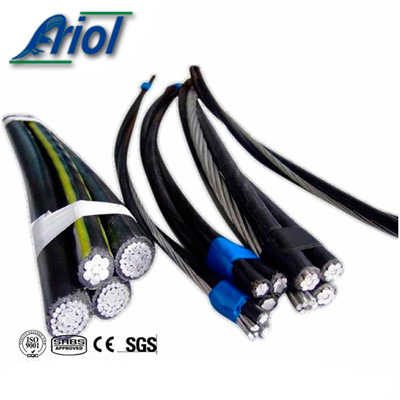

Cable Agrupado Aéreo con IEC60502 Estándar Longitud de entrega: de acuerdo con la solicitud Estándar: IEC60228,IEC60502 Capacidad: 5000km/week Min.Order Cantidad: 1 kilometro |
|

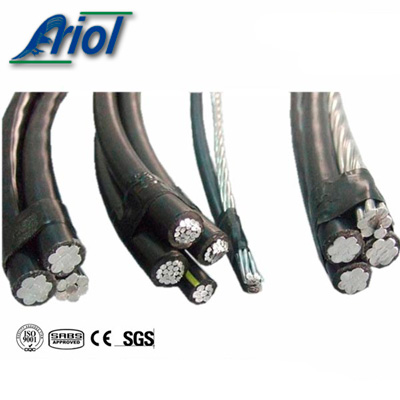

Cable Agrupado Aéreo con SANS1418 Estándar Longitud de entrega: de acuerdo con la solicitud Estándar: SANS 1418-1:2009,SANS 1418-2:2009 Capacidad: 5000km/week Min.Order Cantidad: 1km |
|

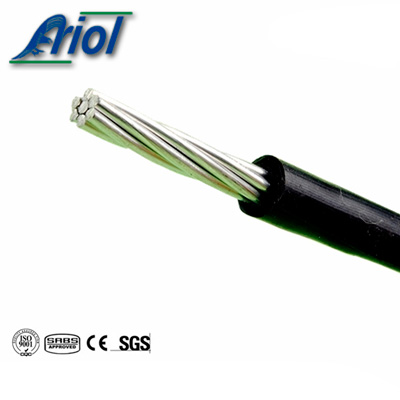

Cubierta Conductor Longitud de entrega: de acuerdo con la solicitud Estándar: ASTM B230, B231, B232, B398, B399, B400 Capacidad: 5000km/week Min.Order Cantidad: 1 kilometro |
