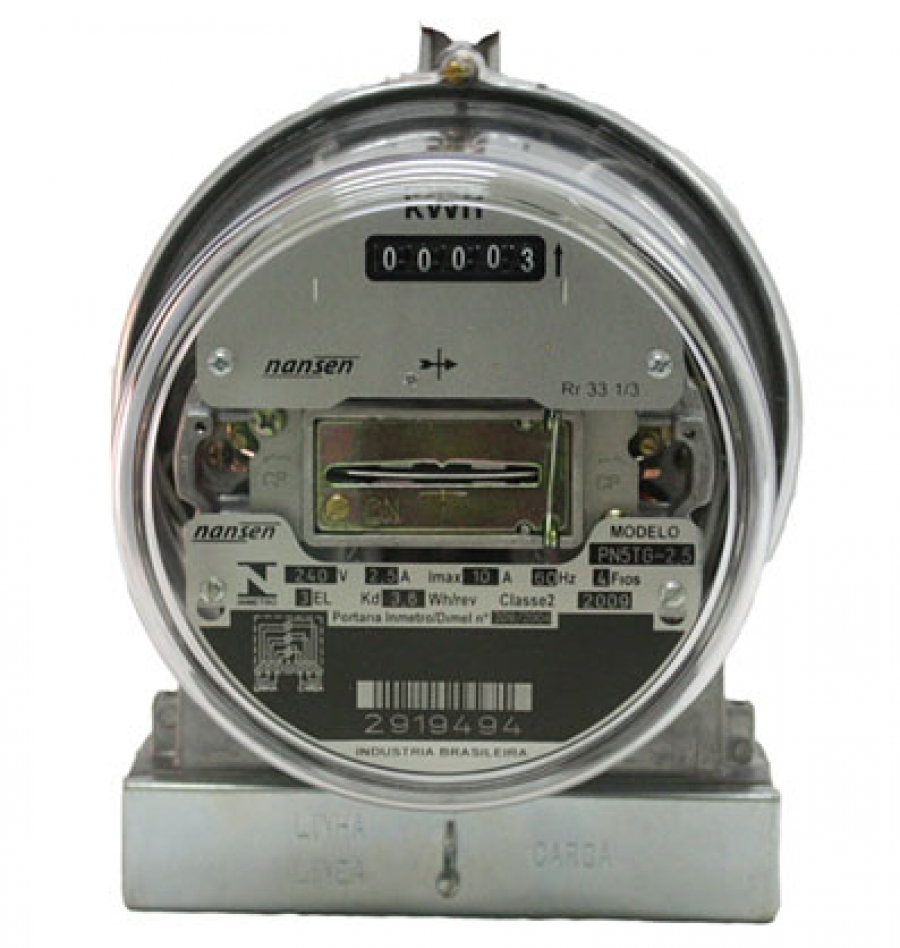

El uso de la suspensión magnética y de bobinas de potencia encapsuladas proporciona una mayor durabilidad. Fabricados de acuerdo con las normas NEMA, ANSI, IEC y ABNT, los medidores polifásicos NANSEN conquistan a cada día el mercado internacional, siempre acompañando los estándares mundiales de seguridad y calidad.
Ver otros productos
DATOS TÉCNICOS
Características de desempeño:
Velocidad:
- 8 1/3 rpm con tensión y corriente nominales, y factor de potencia unitario
Conjugado:
- 8,1 gf.cm con tensión y corriente nominales, y factor de potencia unitario (PN5D-G / PN5DG-2,5)
- 12,1 gf.cm con tensión y corriente nominales, y factor de potencia unitario (PN5T-G/ PN5TG-2,5)
Peso del elemento móvil:
- 25 gramos
Peso promedio del polifásico con 2 elementos:
- 3.200 gramos
Peso promedio del polifásico con 3 elementos:
- 3.850 gramos
| 2 Elementos, 3 Hilos, 3 Fases o 2 Fases + Neutro, 50 ó 60 Hz, Clase 2 | |||||
| Modelo | Tensión Nominal (V) |
Corriente Nominal (V) |
Corriente Máxima (A) |
Kd (Wh/Rev) |
Rr |
| PN5DG-2,5 | 120 | 2,5 | 10 | 1,2 | 100 |
| PN5DG-2,5 | 240 | 2,5 | 10 | 2,4 | 50 |
| PN5D-G | 120 | 15 | 120 | 7,2 | 16 2/3 |
| PN5D-G | 240 | 15 | 120 | 14,4 | 8 1/3 |
| 3 Elementos, 4 Hilos, 3 Fases, 50 ó 60 Hz, Clase 2 | |||||
| Modelo | Tensión Nominal (V) |
Corriente Nominal (V) |
Corriente Máxima (A) |
Kd (Wh/Rev) |
Rr |
| PN5TG-2,5 | 120 | 2,5 | 10 | 1,8 | 66 2/3 |
| PN5TG-2,5 | 240 | 2,5 | 10 | 3,6 | 33 1/3 |
| PN5T-G | 120 | 15 | 120 | 10,8 | 11 1/9 |
| PN5T-G | 240 | 15 | 120 | 21,6 | 5 5/9 |
Obs. : Otros ajustes: Bajo Consulta
